1.本說明書提供儲能式點焊機安裝，操作及維修資料，以便取得高效率操作，更安全的使用。
2.儲能式點焊機是采用電容儲存能量。在瞬間釋放出大電流，大電流流過焊接點時，在焊接點間相互熔接的焊接方式。由于焊接時間短，焊接電流大（焊接時間只在千分之—秒內完成 ），減少了工件在焊接過程中因過熱產生氧化和變形的情況，因此得到廣泛的應用。
3.本機能焊接鐵、不銹鋼等金屬，也能焊接銀，銅，鋁等難焊金屬以及兩種不同金屬之間的焊接。
4.本機特別適用于對焊接熱能要求嚴格的場合。例如：精密儀器、儀表的零件、電真空器件、金屬細絲以及異種金屬工件之間的焊接。對于繼電器簧片、定時器的簧片觸點、電容器的引出片、微電機的引出線與銅件、汽車電器所用銅接頭等的焊接效果尤其顯著。
規格
1.主要技術規格：
額定儲能量 800焦耳
額定電壓和功率 三相 380VAC
額定頻率 50HZ
充電電壓 80V—380V
儲能電容分四組并聯 共11880uf
電極壓力 60—343N
電極行程 15mm
工作周期 2秒
焊接電流放電時間 約3毫秒
2.焊接能力：
不銹鋼零件 1.20mm+1.20mm
黃銅（H62） 0.8mm+0.8mm
鋁合金（LY2） 0.6mm+0.6mm
3.外形尺寸：970(W)*600(L)*1250(H)
4.重量：約 120Kg
5.消耗功率：小于3KW

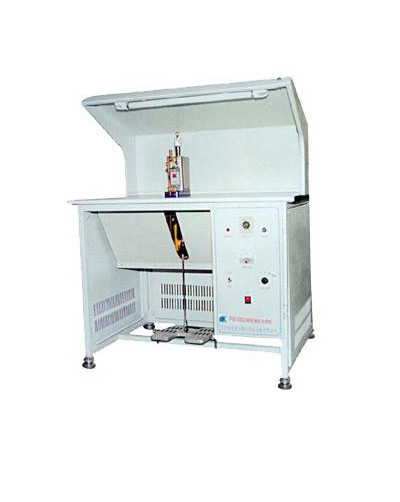

主要零部件
1.JH-21A焊接機頭（導向采用滾柱式直線導軌）或普通機頭
2.機架與燈罩
3.電器控制箱
4.焊接變壓器
精密儲能點焊機主要技術參數
|
型號 |
****儲能量(焦耳) |
電極行程(mm) |
焊接壓力(N) |
電源電壓及功率 |
焊接能力(mm) |
型式 |
|
PW320J |
320 |
20 |
10-300 |
單相220V、1.5KW |
0.8+0.8不銹鋼 0.6+0.6黃鋼 |
臺式 |
|
PW500J |
500 |
20 |
10-300 |
單相220V、1.5KW |
1+1不銹鋼 0.8+0.8黃鋼 |
臺式 |
|
PW600J |
600 |
20 |
10-320 |
單相220V、2KW |
1+1不銹鋼 0.8+0.8黃鋼 |
臺式 |
|
PW800J |
800 |
25 |
20-360 |
單相220V、3KW |
1.1+1.1不銹鋼 0.9+0.9黃鋼 |
臺式 |
|
PW1000J |
1000 |
25 |
50-360 |
三相380V、3KW |
1.2+1.2不銹鋼 1+1黃鋼 |
臺式 |
|
PW1200J |
1200 |
25 |
50-400 |
三相380V、3KW |
1.3+1.3不銹鋼 1.1+1.1黃鋼 |
臺式 |
|
PW600Q |
600 |
30 |
100-500 |
單相220V、2KW |
1+1不銹鋼 0.8+0.8黃鋼 |
氣動 |
|
PW800Q |
800 |
30 |
150-600 |
單相220V、3KW |
1.1+1.1不銹鋼 0.9+0.9黃鋼 |
氣動 |
|
PW1000Q |
1000 |
30 |
150-800 |
三相380V、1.5KW |
1+1不銹鋼 0.8+0.8黃鋼 |
氣動 |
|
PW1200Q |
1200 |
50 |
200-1000 |
三相380V、3KW |
1.3+1.3不銹鋼 1.1+1.1黃鋼 |
氣動 |
|
PW1500Q |
1500 |
50 |
400-2000 |
三相380V、3.5KW |
1.5+1.5不銹鋼 1.2+1.2黃鋼 |
氣動 |
|
PW2000Q |
2000 |
50 |
600-2200 |
三相380V、4KW |
1.6+1.6不銹鋼 1.2+1.2黃鋼 |
氣動 |
|
PW9000Q |
9000 |
75 |
1500-4800 |
三相380V、10KW |
3.5+3.5不銹鋼 3+3黃鋼 |
上一個產品我們就PW800Q精密氣動儲能點焊機做了詳細介紹和說明， PW1000J儲能式點焊機在下一篇繼續做詳細介紹，如需了解更多我們的信息，請持續關注。
PW800J儲能式點焊機由點焊機生產廠家鎮江精工焊接設備有限公司于2016-3-23 16:46:36整理發布。
